WD140工業數采終端

串口透?jìng)?/p>

數字量采集

模擬量采集

標準協議

無線透?jìng)?/p>

4G上云

切換產品
產品概述 功能特點 應用場景 規格參數 產品選型 資料下載

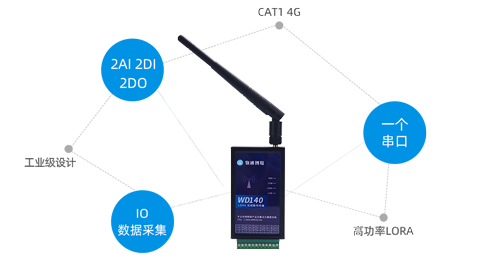

WD140系列工業數傳終端
一款支持LORA或4G的無線串口透?jìng)骷癐O的簡單數采終端

硬件參數：1路232/485串口，2AI-1DI-1DO等多路IO

聯網功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）

采集功能：支持采集模擬量、數字量采集，支持快速的脈沖計數

本地透?jìng)鳎和ㄟ^LORA實現12KM以內的無線數據透?jìng)?/p>

云端接入：通過4G實現與云平臺的遠程無線數據監控

應用場景：工廠、礦山、油田、水利、農業、港口等

豐富的IO采集接口

支持2路的12位高精度模擬量輸入，支持1路的數字量輸入和1路的數字量輸出（2AI、1DI、1DO），支持電流型和電壓型，支持多種量程和倍率計算；支持1路的干、濕接點可選的0~60V數字量輸入（默認干接點，支持計數器功能）；支持1路的光耦隔離的晶體管輸出；

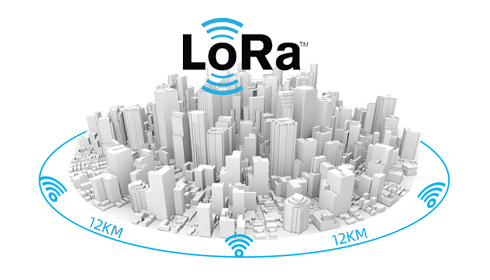

無線LORA傳輸功能

內嵌大功率、遠距離的LORA傳輸芯片，發射功率可達30dbm,最大支持12KM的距離傳輸； 支持410~493MHz和850~930MHz可選配頻段，國內外均可用；
可靈活配置LORA的信道、功率、空中速率等參數；支持最大幀長和超時時間設定，適合各種數據包和相應速度的場景應用；

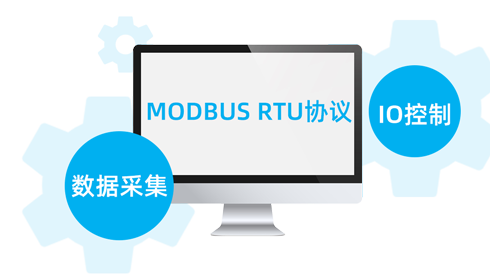

標準Modbus RTU協議

支持標準的Modbus RTU協議進行本地的IO控制和數據采集；

無線4G數據上云

支持通過4G網絡實現將串口及IO的數據通過MQTT協議上傳到各種云端平臺和系統；

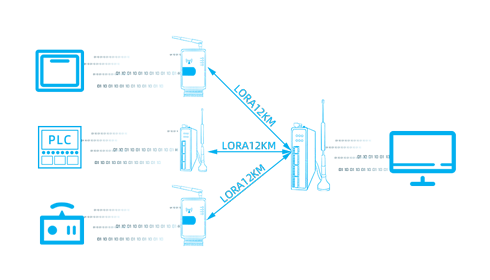

無線透?jìng)鞴δ?/h3>

支持232或者485串口的無線透?jìng)?、支持點對點、點對多點的數據透?jìng)?br>支持不同系統共存的無干擾的數據透?jìng)鳎?/p>

高可靠工業級設計

1）6~35V寬電壓設計、-40~+85℃寬溫設計；
2）隔離的RS232或RS485設計，15KV ESD保護；
3）采用光耦隔離的數字量輸入、精準基準電壓和高可靠性的繼電器設計；

應用場景


有線串口讀寫IO
無線LORA讀寫IO
LORA串口數據透?jìng)?/div>
無線4G數據上云
點對多點本地組網

規格參數


硬件規格
硬件平臺 CPU核心 32位 Arm Cortex-M4
接口特性 電源接口 DC 6V-35V （接線端子）
串口接口 1個串口(RS232/RS485)，15KV ESD保護，1200~128000bit/s,默認19200
模擬量輸入 2個12位采集精度的AI（可選電流型和電壓型）
電流型4~20mA,0~20mA 電壓：0~5V，0~10V等
數字量輸入 1路光耦隔離0~60V輸入DI，支持計數器功能（默認干接點）
數字量輸出 1路光耦隔離數字量輸出DO ，小于1A負載
天線接頭 LORA天線：SMA x 1 / 4G天線：SMA x 1
SIM卡座 直插卡座 * 1（中卡）
接線端子 12*3.5mm
LORA（可選） 工作頻段 410~493MHz或者850~930MHz可選
接收靈敏度 150dBm
發射功率 22dBm
通信距離 12KM（建議室內１~2KM，室外４~6KM）
空中速率 0.48Kbps~62.5Kbps（最高可達300Kbps）
發射電流 650mA
LORA信道 6個信道，可配置
4G（可選） 網絡制式 LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps

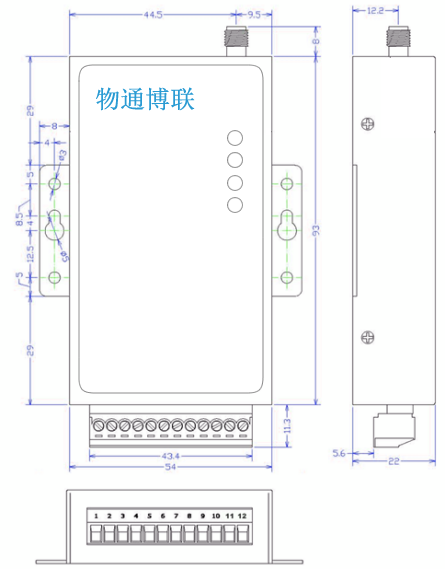

機械特性 外形尺寸 93x54x22mm
安裝方式 板面安裝
外 殼 黑色殼
防護等級 IP30
散熱方式 無風扇散熱
重量 260g

設備功率		 待機功率 200mA-240mA@12V
工作功率 250mA-290mA@12V
峰值功率 300mA@12.0V
環境濕度 環境濕度 5 %~ 95% (無凝霜)
存儲溫度 -40 ℃~ 85℃
工作溫度 -20℃ ~ 70℃
指示燈 PWR 電源指示燈顯示
COM 串口狀態燈顯示
LORA LORA指示燈
LIVE 運行狀態燈顯示
EMC指標 靜電放電
抗擾度		 GB/T17626.2-2018,level4
電快速瞬變
脈沖群抗擾度		 GB/T17626.4-2018,level4
振蕩波磁場
抗擾度		 GB/T17626.18-2016,level4
射頻電磁場
輻射抗擾度		 GB/T17626.3-2016,level4
浪涌(沖擊)
抗擾度		 GB/T17626.5-2019,level4
工頻磁場
抗擾度		 GB/T17626.8-2006,level4
物理特性 振動 GB/T2423.10-2008
沖擊 GB/T2423.5-2019
跌落 GB/T2423.8-1995

Modbus地址映射表
類別 項目 地址
模擬量輸入采樣值 AI0~AI1 40000、40001（無符號整形）
30000、30001（無符號整形）
模擬量輸入真實值 AI0~AI1 40050、40052（浮點型）
30050、30052（浮點型）
數字量輸入 DI0 10000（開關量）
數字量輸出 DO0 00000（開關量）


產品選型

硬件選型
訂貨號 WD140---
N（上行網絡） L（帶LORA模塊）/ G（帶4G模塊 CAT1）/W (帶WIFI模塊，開發中*)
I（I O模塊） M0211（M表示模塊，0表示無AO、2表示2個AI，1表示1個DI，1表示1個DO）
S（串口類型） -232:RS232串口； -485:RS485串口
示例 WD140-LM0211-485（國內頻段：410~493MHz LORA，485串口）
WD140-GM0211-485（國內頻段：4G CAT1，485串口）
WD140-LM0211-485（國內頻段：850~930MHz,22dbm,485串口）
資料下載

【產品規格說明書】WD140工業數采終端(LORA)產品規格書

【產品規格說明書】WD140工業數采終端(4G、WiFi)產品規格書

【產品使用手冊】WD140產品使用手冊V1.05
