通過物通博聯工業智能網關實現馬扎克CNC機床數采

時間：2025-08-01 13:33:41

 

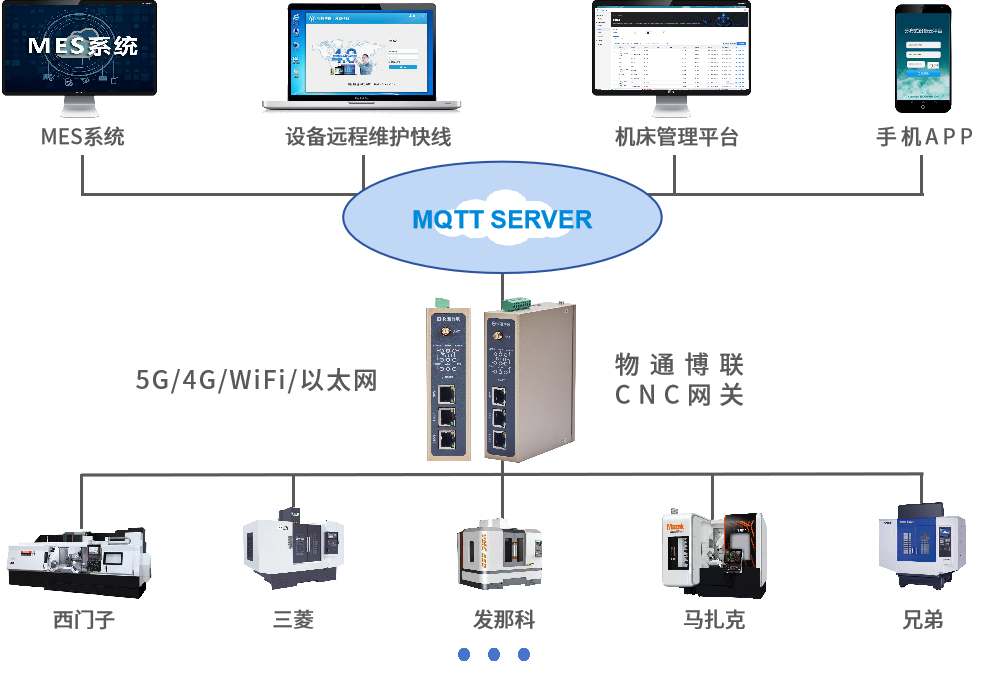

物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控……等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集馬扎克CNC機床數據。



操作步驟

1

網關配置上網方式

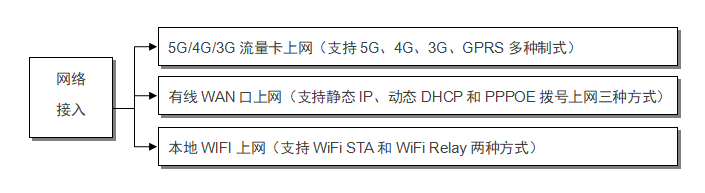

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。


*具體配置過程可以查看網關使用手冊



2

CNC配置

Smart和SmoothC設置

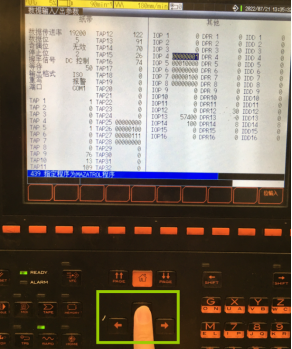

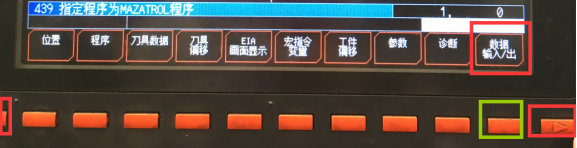

1.按屏幕下面的最左邊和最右邊按鈕，把“數據輸入/出”這個按出來
2.點擊“數據輸入/出”，即上圖綠色框按鈕

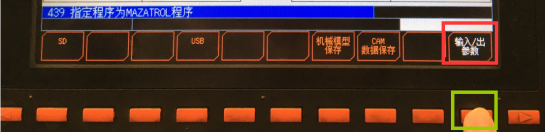

3.點擊“輸入/出參數”，即下圖綠色框按鈕
4.通過鍵盤處的上下左右按鈕，把光標移動到IOP4的地方

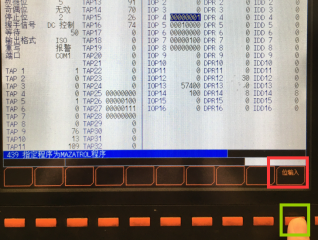

5.點擊“位輸入”，即下圖綠色框按鈕

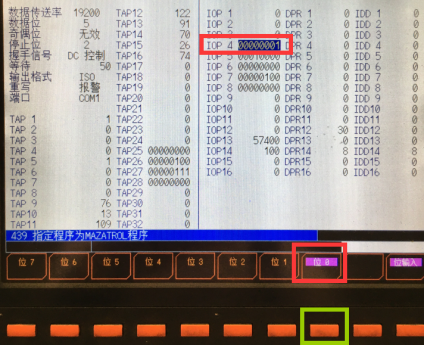

6.把IOP4的bit0修改為1，下圖綠色框按鈕可以修改位0，位0顯示紫色標識被設置為1
7.按屏幕下方最左邊和最右邊的按鈕退出即可

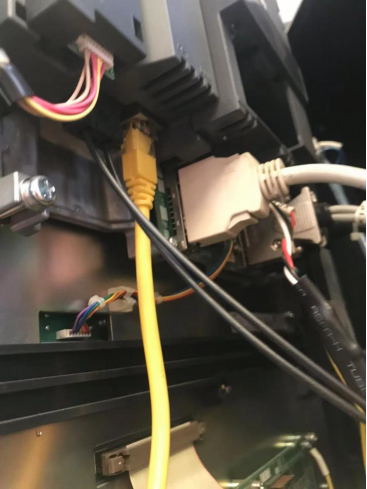

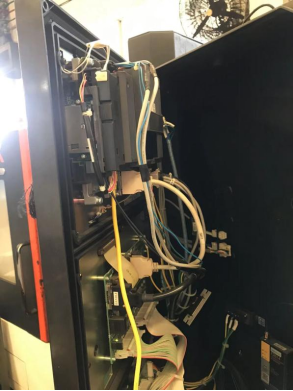

8.網口可能在顯示面板后面或者控制柜里


9.SmoothG設置

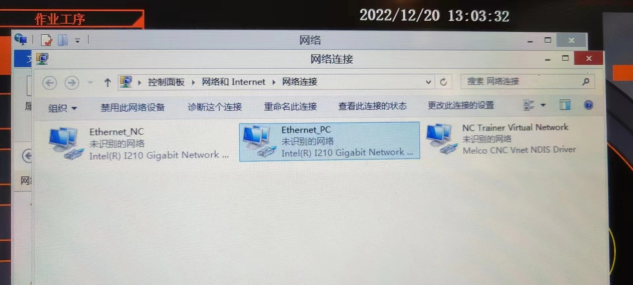

SmoothG的主機為Win8系統，可以通過鼠標或者觸摸屏操作，進入windows系統操作界面，在windows系統的網絡連接里，修改Ethernet_PC的IP和采集器數采網關的IP在同一網段。




3

網關數采配置

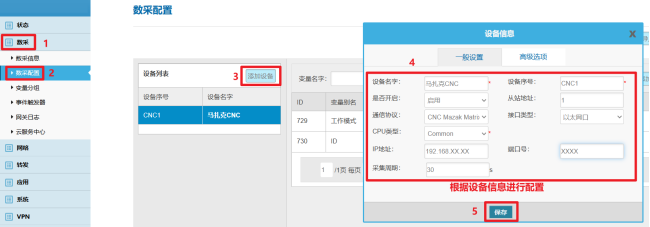

1.設備配置
根據CNC設備情況及信息配置后保存。

以太網通信主要參數

通信協議

接口類型

IP地址

端口號

CNC Mazak Matrix640

CNC Mazak Smart
CNC Mazak Smooth



網口

CNC IP地址

50100(以實際端口號為主）

擴展字段

 0 （默認）
 注意：數采網關LAN口地址必須與CNC IP處于同一網段且不沖突，保證網關可以Telent通CNC (IP與端口）。如果Telent不通，可查看本手冊第28頁“3.網關與CNC同網段配置”。
2.變量配置

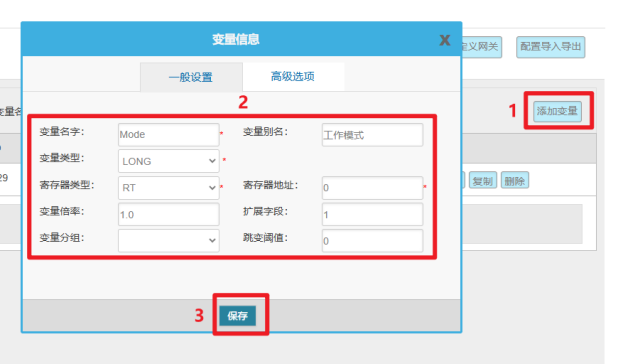

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。

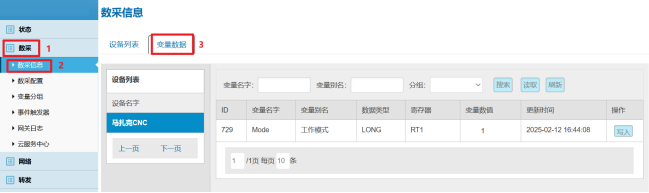

3.數據看板

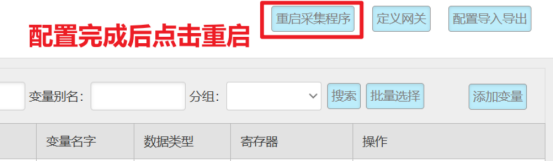

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。


錯誤診斷
若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。
若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。
如無法解決問題，可聯系物通博聯工程師獲取相應的技術支持。



*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
